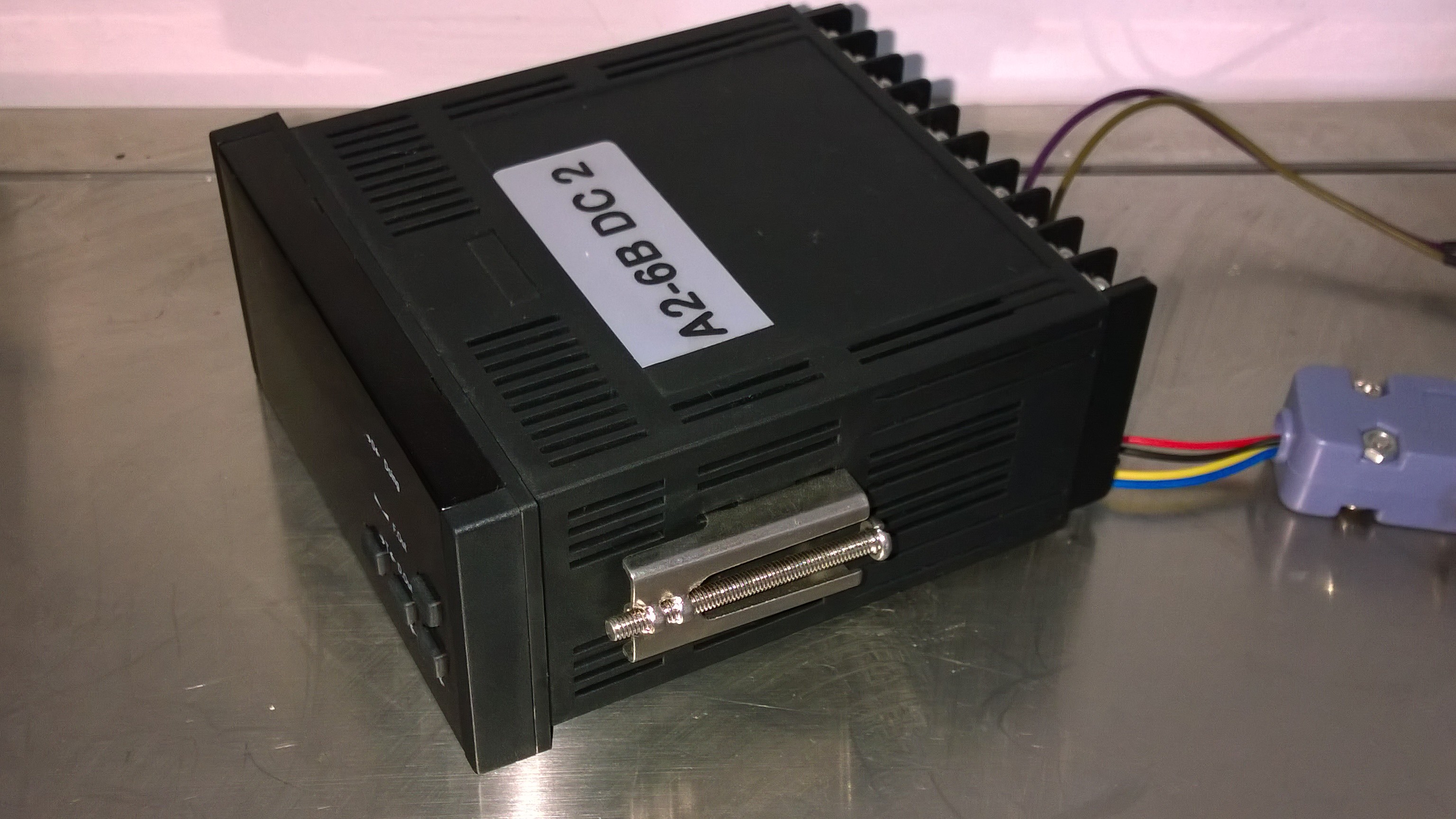

Chỉ số điều khiển chính xác cao A2-6 Series Weighing Controller (4 ~ 20MA)
Thông số kỹ thuật
| Loại chuyển đổi A/D | Sigma Delta |
| Tỷ lệ lấy mẫu | 10 lần / giây (50 lần / giây tùy chọn) |
| Độ phân giải màn hình | 3000 |
| Phân giải nội bộ | 1,000,000 |
| Sự kích thích tế bào tải | DC 5V |
| Phòng tải | Tối đa 4 x 350 Ω hoặc 8 x 700 Ω pin tải |

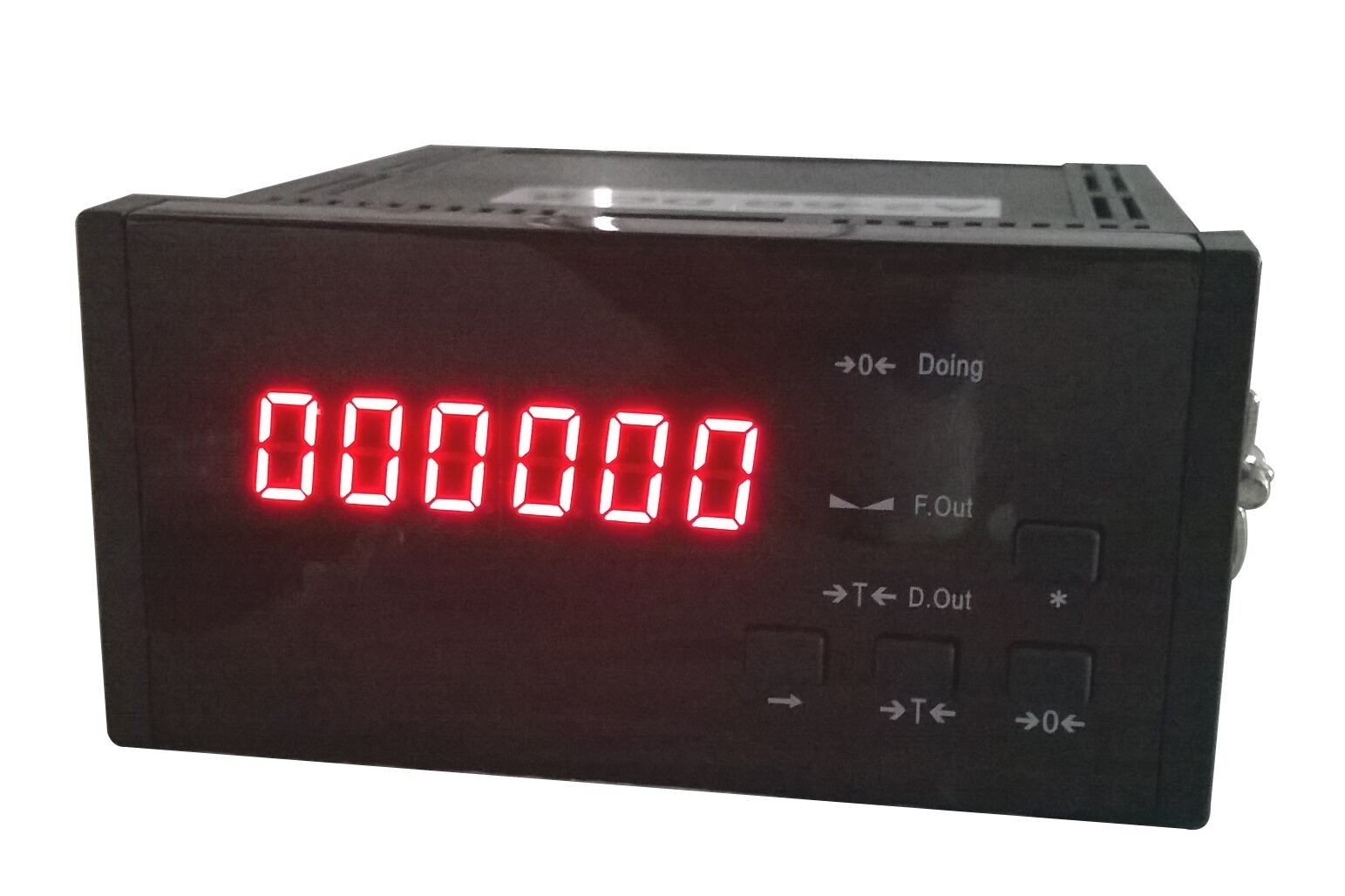

| Hiển thị | LED 6 chữ số 0,4 inch |
| Phân khúc |
1/2/5/0.1/0.2/0.5/0.01/0.02/0.05/0.001/0.002/0.005/10/ 20/50/100/200/500/0.10/0.20/0.50/0.010/0.020/0.050 |
| Sức mạnh | Bộ điều hợp DC 9V 1A hoặc AC 110-220V 50 Hz |
| Nhiệt độ hoạt động | 0°C~40°C |
| Nhiệt độ lưu trữ | -25°C~55°C |
| Tương đối độ ẩm | 85% RH |
| Kích thước | 95 × 48 × 110 mm |
| Trọng lượng | 00,5 kg |
| Khả năng phát tín hiệu | 4-20 mA đầu ra tương tự |
| Các tùy chọn |
a) RS232 hoặc RS485 cách ly quang b) 6 đầu ra rơle với 2 đầu vào bị cô lập quang học có thể được sử dụng để điều khiển đầu ra của rơle #1 và #2 |
1.Mô hìnhSố
XK315A2-6□-□□-□
0 - Không có giao diện
1 - RS232C cách ly quang học
2 - RS485 cách ly quang học
AC - AC 110-220V 50 Hz chỉ dành cho dòng XK315A2-6A
Bộ điều hợp DC - DC 9V 1A
A - Mô hình cơ bản với đầu ra tương tự 4-20 mA
B - Mô hình cơ bản cộng với 6 đầu ra rơle và 2 đầu vào cách ly quang
2.Chìa khóa Fbôi dầu
[*] Chức năng Chọn phím hoặc nhập phím
[→] Chìa khóa phải
[→T←] Khóa Tare hoặc Khóa Increment
[→0←] Chìa khóa Zero hoặc Chìa khóa Decrement
3.Status
️→T← On khi tare và trọng lượng là trọng lượng ròng
️→0← Ứng khi trọng lượng bằng không
- Khi trọng lượng ổn định
4.Mã lỗi
OUEr - khi trọng lượng > 100% FS + 9d
- OUEr - khi trọng lượng là < - 20d
HHHHHH - khi không tham chiếu là > + 2% FS
¥LLLLLL ¥ - khi mức tham chiếu bằng 0 là < -2% FS
5.Tôi...giao diện Otháo
Định dạng hàng loạt 8-N-1: 8bit dữ liệuKhông.bit parity, 1stop bit.
1. Adr=00 - đầu ra dữ liệu ngược ASCII liên tục, nếu trọng lượng là -123.45, sản lượng là 54.321-
2. Adr=99 - đầu ra dữ liệu ASCII liên tục, nếu trọng lượng là -123.45, đầu ra là -123.45
3. Adr=01-98 - đầu ra dữ liệu sử dụng giao thức ModBus
6.Otháo
1. Bật các chỉ báo, nó hiển thị số phiên bản và kiểm tra đèn LED từ 0 đến 9
2.Không
· Khi trọng lượng ổn định trong khoảng ± 2% FS, nhấn [→0←]sửng màn hình và
· Khi điểm tham chiếu bằng 0 là > + 2% FS, nó hiển thị
· Khi điểm tham chiếu bằng 0 là < -2% FS, nó hiển thị
3.Tare
· Khi trọng lượng ổn định,
· Khi trọng lượng lớn hơn 0 và ổn định,
· Nhấn [→T←]tấm không hiển thị và ↓→T← ↓
4.Đơn giản
· Khi trọng lượng ổn định và trọng lượng là trọng lượng ròng,
· Nhấn [→T←] xóa tare và →T← ắt
7.Cấu hình
| Hoạt động | Hiển thị | Mô tả |
| Nhấn[→] | ¥000000 ¥ | Đi đến trình đơn hiệu chuẩn và cấu hình và nhập mật khẩu 002003 |
|
Nhấn[→] Hoặc[→T←] |
¥002003 |
Để nhập mật khẩu 002003: · Nhấn[→] để di chuyển dấu chớp mắt sang bên phải · Bấm[→T←]để tăng số nhấp nháy · Bấm[→0←] để giảm chớp nhoáng số |
| Nhấn [*] | CAL SP | Trong trình đơn hiệu chuẩn |
| Nhấn [*] | ️-SEt-️ | Trong menu Cài đặt |
| Nhấn[→] | ¥d 0.01 ¥ | Phân chia tập hợp |
| Nhấn[→T←] | ¥d 0,05 ¥ | Nhấn[→T←]or[→0←]để chọn d |
| Nhấn [*] | ¥ 100,00 ¥ | Đặt FS |
| Nhấn[→] | ¥000000 ¥ | Chân trái hầu hết số đang nhấp nháy |
|
Nhấn[→] Hoặc[→T←] |
¥0300.00 ¥ | Nhấn một sự kết hợp của[→],[→T←]và[→0←]để chọn FS |
| Nhấn [*] | ¢ FLt 2 ¢ |
Thiết lập bộ lọc. Bộ lọc lớn hơn sẽ dẫn đến kết quả trọng lượng chậm hơn |
| Nhấn[→T←] | ¥ FLt 1 ¥ | Nhấn[→T←]or[→0←]để chọn bộ lọc |
| Nhấn [*] | ¢AUTP00 ¢ |
Thiết lập không theo dõi phạm vi và không ở phạm vi khởi động AUtP = 00 không đặt bằng 0 khi bắt đầu, phạm vi theo dõi bằng 0,4d; AUtP = 10 không ở phạm vi khởi động 20% FS, phạm vi theo dõi không là 0,4d; AUtP = 20 không ở phạm vi khởi động 20% FS, phạm vi theo dõi không là 0,8d; AUtP = 30 không ở phạm vi khởi động 20% FS, phạm vi theo dõi không là 1,2d; AUtP = 40 không ở phạm vi khởi động 20% FS, phạm vi theo dõi không là 1,6d; AUtP = 50 không ở phạm vi khởi động 20% FS, phạm vi theo dõi không là 2,0d; AUtP = 60 không ở phạm vi khởi động 20% FS, phạm vi theo dõi không là 2,4d; AUtP = 70 không ở phạm vi khởi động 20% FS, phạm vi theo dõi không là 2,8d; AUtP = 80 không ở phạm vi khởi động 20% FS, phạm vi theo dõi không là 3.2d; AUtP = 90 không ở phạm vi khởi động 20% FS, dấu vết không là 3.6d; |
|
Nhấn[→] Hoặc[→T←] |
¢AUtP10 | Nhấn một sự kết hợp của[→],[→T←]và[→0←]để chọn AUtP |
| Nhấn [*] | ¢Adr 00¢ |
Nhập địa chỉ chỉ số Adr=00 đầu ra dữ liệu ngược liên tục Adr=99 đầu ra dữ liệu thường xuyên liên tục Adr=01-98 đầu ra dữ liệu sử dụng giao thức ModBus |
|
Nhấn[→] Hoặc[→T←] |
¢Adr 12 | Nhấn một sự kết hợp của[→],[→T←]và[→0←]để chọn Adr |
| Nhấn [*] | B2400 |
Đặt tỷ lệ Baud b=1200,2400,4800,9600 |
| Nhấn[→T←] | ¢b 9600 ¢ | Nhấn[→T←]or[→0←]để chọn tốc độ baud |
| Nhấn [*] | L00791 |
Định chuẩn đầu ra tương tự 4 mA L có nghĩa là dòng điện đầu ra là 4 mA |
|
Nhấn[→] Hoặc[→T←] |
L00791 | Nhấn một sự kết hợp của[→],[→T←]và[→0←]để hiệu chỉnh đầu ra tương tự 4 mA |
| Nhấn [*] | H03723 |
Định chuẩn đầu ra tương tự 20 mA H có nghĩa là dòng điện đầu ra là 20 mA |
|
Nhấn[→] Hoặc[→T←] |
H03723 | Nhấn một sự kết hợp của[→],[→T←]và[→0←]để hiệu chỉnh đầu ra tương tự 20 mA |
| Nhấn [*] | ¥ 0,00 ¥ | Lưu tất cả các tham số |
Ứng dụng:
Đường cân nền tảng điện tử, cân cân, vv.
